环氧胶膜滚筒剥离强度120N·mm/mm如何解决夹层结构脱粘痛点

　　环氧胶膜滚筒剥离强度120N·mm/mm如何解决夹层结构脱粘痛点

　　蜂窝夹层结构脱粘的根源，是界面在热应力、振动载荷和环境老化的耦合作用下逐步丧失抵抗裂纹扩展的能力。滚筒剥离强度120 N·mm/mm级别的胶膜，解决这一痛点的路径不是单纯提高粘接强度，而是通过胶瘤的几何锚固、增韧体系的裂纹抑制以及足够的耐久性余量，在界面处建立多层次的失效防线。EC0712高强高韧胶膜依据GB/T 1457测试滚筒剥离强度120 N·mm/mm，依据GB/T 1452-2018测试平拉强度6.2 MPa，推荐固化条件150℃×30 min，适用于碳纤维板、玻纤板与铝蜂窝、芳纶蜂窝之间的结构粘接。 一、脱粘为什么是夹层结构最致命的失效模式 蜂窝夹层结构的力学效率完全依赖于面板与芯材之间的协同工作。面板提供面内刚度和强度，蜂窝芯提供抗剪和抗弯截面惯性矩，两者的载荷传递全部通过胶接界面完成。一旦界面脱粘，面板与芯材之间的载荷传递路径被切断，夹层结构在弯曲载荷下会迅速丧失承载能力。

　　脱粘的起因通常不是单一因素。面板与芯材的热膨胀系数差异在温度变化中产生界面剪切热应力，当热应力超过粘接强度时即引发界面脱粘。对于蜂窝芯材，这种热应力还可能导致蜂窝壁与胶膜之间的界面剥离。高温暴露可能引发胶粘剂的热氧老化，导致胶层脆化，当温度接近或超过树脂基体的玻璃化转变温度时，基体模量下降，胶黏剂的抗剥离能力减弱。在夹层结构斜削区，传力路径复杂且易出现脱粘损伤，此处一旦发生脱粘会直接改变传力路径，进而促使结构发生整体失效。

　　滚筒剥离强度测试测量的，正是面板从蜂窝芯上被剥离时单位宽度上的抗剥离力矩。这一指标之所以成为评价脱粘风险的核心参数，是因为它模拟的加载方式与脱粘的实际发生过程高度一致——剥离测试对界面的结合状态远比拉伸或剪切测试敏感，当外力作用于面板时，应力集中分布在粘接界面的前沿，迫使粘接剂与芯材或面板发生分离。 二、120 N·mm/mm在行业基准中的耐久性余量 滚筒剥离强度的行业通用设计指标值一般定为不小于30 N·mm/mm。这一数值是非主承力件的设计参考，当蜂窝结构应用于承受振动、温度循环和介质侵蚀的实际工程场景时，30 N·mm/mm无法提供足够的耐久性余量。

　　地铁行业的实际需求演变印证了这一判断。地铁车厢用胶膜的蜂窝滚筒剥离强度指标曾从30 N·mm/mm提高到45 N·mm/mm，而在此要求下原有胶膜产品的滚筒剥离强度合格率仅为74%。这意味着接近四分之一的胶膜产品在45 N·mm/mm的剥离强度要求下已经无法满足车载工况的基本耐久性需求。

　　EC0712的120 N·mm/mm约为地铁高端客户45 N·mm/mm指标要求的2.7倍，约为行业通用设计值的4倍。从行业同类产品的性能分布看，碳板-铝蜂窝结构上依据GB/T 1457-2022测试的滚筒剥离强度同样可以达到120 N·mm/mm水平，说明这一数值处于高韧性环氧胶膜体系的性能区间内。

　　这一余量在解决脱粘问题中的价值在于：脱粘是一个渐进的损伤累积过程，界面强度在服役中会因热应力、振动和湿气侵入而出现不同程度的衰减。以120 N·mm/mm作为初始剥离强度，即使经历环境老化后出现一定程度的性能下降，胶接节点仍然具备安全承载能力。

　　三、胶瘤形成质量：120 N·mm/mm背后的界面锚固机理 滚筒剥离强度的高低，在蜂窝夹层结构中主要取决于胶膜在芯格端部形成的胶瘤质量，而非胶膜本体剪切强度的差异。

　　一项针对耐150℃环氧热破胶膜的研制研究提供了直接的实验证据：该胶膜热破后在蜂窝芯格端部形成均匀分布的胶瘤，胶膜的室温剪切强度为37.2 MPa，150℃剪切强度为17.4 MPa，而热破后的滚筒剥离强度相较于热破前提高了115.6%。这一数据说明，胶膜在蜂窝芯格端部的胶瘤几何贡献对剥离强度的影响，超过了胶膜本体剪切强度变化所带来的影响。

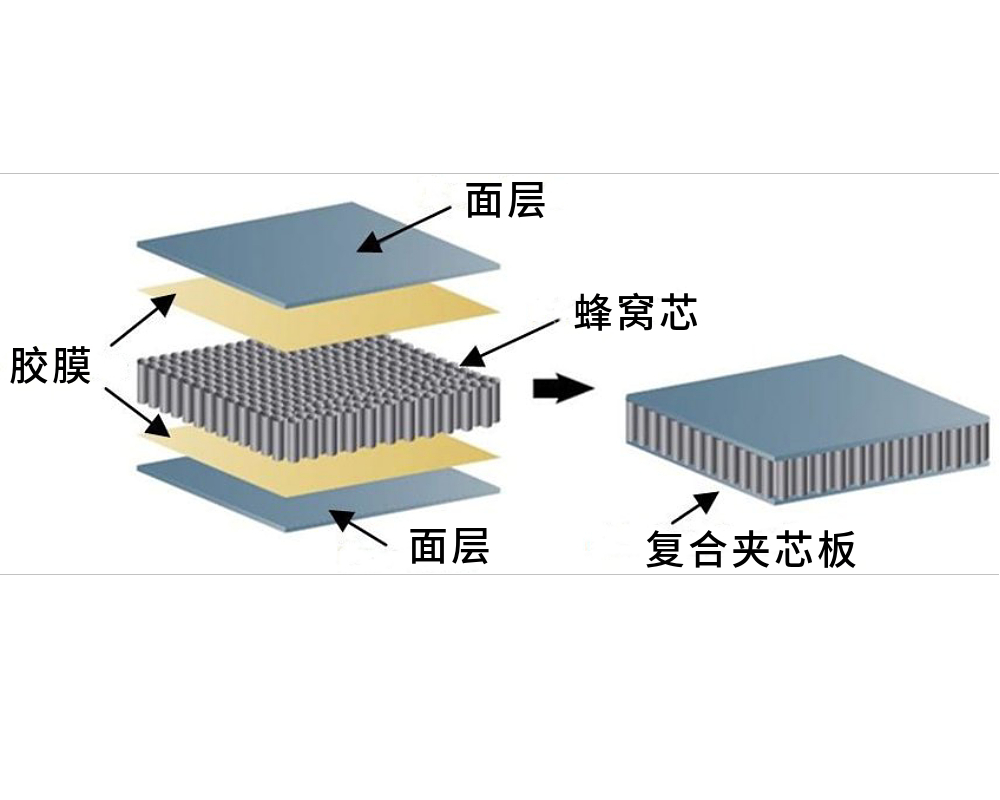

　　航空工业中蜂窝夹层结构均采用高强度、高韧性环氧胶膜，成型时把胶膜铺放在蜂窝夹芯与蒙皮之间，使胶尽可能集中在蜂窝壁与蒙皮连接处形成有效的胶瘤，提高胶接质量与可靠性。蜂窝夹层复合材料中，板-芯界面主要依靠预浸料面层的树脂在升温固化过程中流动到蜂窝孔壁上形成的“胶瘤”进行黏接，因此控制树脂流动至关重要。

　　EC0712的胶化时间为135℃×30 min。在升温过程中，胶膜保持适当的流动性，为在蜂窝芯格端部形成连续胶瘤提供了流动窗口。胶瘤的连续性比单个胶瘤的尺寸更为关键——连续胶瘤意味着胶膜在固化前对芯格端部实现了有效浸润，盐雾或湿气从端部侵入的通道被最大程度压缩。EC0712在室温下初粘力较低，铺设后如位置不当可揭下重新铺设，这一操作特性有利于在蜂窝芯复杂轮廓上实现精确对位，避免因局部缺胶而形成剥离强度的薄弱区域。 四、增韧体系如何抑制界面裂纹扩展 滚筒剥离强度测试所测量的，是胶瘤从蜂窝芯格端部被剥离时胶膜抵抗裂纹沿界面扩展的能力。当夹层结构在实际服役中承受振动载荷或温度循环时，界面处产生的微裂纹会在反复应力作用下逐步扩展，这一过程的速度取决于胶层材料的断裂韧性。

　　环氧胶膜的增韧机理研究揭示了几条关键路径。在环氧体系中引入核壳粒子或嵌段共聚物增韧剂后，当裂纹尖duan的应力到达增韧粒子时，粒子剥离树脂基体出现空穴化，形成塑性空穴增长，裂纹及空穴连接处形成韧性剪切带，这一过程吸收大量能量，阻碍裂纹的进一步扩展。另一条路径是裂纹偏转——增韧组分作为“路障”阻挡了裂纹的延伸，使裂纹随其弯曲绕行，消耗大量能量的同时抑制裂纹在基体中形成破坏性裂缝。一项2024年发表的研究表明，在环氧胶膜体系中引入嵌段共聚物和纳米氧化铝颗粒后，胶膜韧性提升了250%，剪切强度提高51%，剥离强度提高76%，断裂面分析显示增韧机制以裂纹偏转、裂纹钉扎和脱粘为主。

　　EC0712的增韧改性环氧体系在120 N·mm/mm滚筒剥离强度上所体现的，正是这种界面韧性维度上的针对性配置。从失效模式的角度看，理想的破坏形式是芯材内聚破坏——胶接强度高于芯材本身的强度。滚筒剥离强度达到120 N·mm/mm的胶膜，在剥离测试中更倾向于引发蜂窝芯材的内聚破坏或面板分层，而非胶层本身的界面破坏，这意味着胶接界面不是整个夹层结构的薄弱环节。

　　五、环境老化下的剥离强度保持 夹层结构脱粘的另一个触发条件是环境老化引起的界面强度渐进衰减。湿热环境对夹芯结构界面的劣化作用已有实验数据支撑。一项针对纤维增强树脂-泡桐木夹芯结构的双悬臂梁剥离试验研究表明，90天湿热加速老化后，能量释放率下降了32.3%;另一项研究显示，180天湿热老化后夹芯结构的能量释放率相比未老化时下降了41.86%。水的长期作用会使胶接强度降低，温度会加速水的作用，盐雾喷淋后的板芯剥离强度呈现明显的下降规律。

　　EC0712的耐盐雾性能依据GB/T 1771-2007测试≥1000小时。在蜂窝夹层结构中，盐雾中的氯离子通过芯格端部的毛细作用渗入芯格内部，腐蚀产物在芯格内部积聚后产生体积膨胀，对胶接界面施加局部剥离应力，逐步削弱面板与蜂窝芯之间的粘接。胶膜的耐盐雾性能不能仅看其自身的吸水率，还必须结合其在蜂窝芯格端部的浸润质量来评价。胶膜在固化前对芯格端部的浸润越充分，形成的胶瘤越完整，盐雾从端部侵入的通道就越窄。EC0712以120 N·mm/mm的滚筒剥离强度所对应的胶瘤形成能力，在界面处建立了抵抗湿气侵入的物理屏障。

　　六、依据GB/T 1457的验证路径 EC0712的滚筒剥离强度120 N·mm/mm依据GB/T 1457-2022《夹层结构滚筒剥离强度试验方法》验证。该标准适用于柔性面板夹层结构的剥离强度测定，也适用于选用胶粘剂的其他组合件的剥离强度测定。

　　在验证操作中，关键参数包括：加载速度一般为20至30 mm/min，仲裁试验时为25 mm/min;试样被剥离到150至180 mm后停止试验。对于蜂窝等格子型芯材，试样宽度一般取60 mm，格子边长大于8 mm时应加宽至80 mm。测试后需观察剥离断面的胶瘤分布形态，确认胶瘤的连续性和覆盖率。胶瘤的连续性比单个胶瘤的尺寸更为关键——连续胶瘤意味着胶膜在固化前对芯格端部实现了有效浸润。

　　对于需要在宽温度范围内保持剥离强度的应用场景，建议对固化后的试样进行热循环处理后再测试滚筒剥离强度，评估EC0712在实际服役温度区间内的性能保持水平。ASTM E865标准对蜂窝夹芯板结构胶粘剂提出了明确的温度性能要求：在高温93℃条件下搭接剪切强度需≥13 MPa，在低温-55℃条件下搭接剪切强度需≥20 MPa，常温25℃滚筒剥离强度需≥36 N·m/m。EC0712的120 N·mm/mm在常温下远高于这一基准，为高低温工况下的性能衰减预留了充分的余量。

　　若需进一步获取EC0712高强高韧胶膜在具体夹层结构中的滚筒剥离强度验证数据、技术资料或样品，可联系深圳市图特美高分子材料有限公司。
